MODEL:3WL

.


小型・軽量でX・Y・Zの3方向の荷重を検出します。
他の容量も製作可能です。
                                                         仕  様
定格容量 ・・・・・・・・・・・ 100N(Z、X、Y)
定格出力 ・・・・・・・・・・・ 1.0mV/V
非直線性 ・・・・・・・・・・・ 0.5%R.O.
ヒステリシス ・・・・・・・・・ 0.5%R.O.
繰り返し性 ・・・・・・・・・・ 0.3%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 15V
入出力抵抗 ・・・・・・・・・・ 350Ω±3.5Ω
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+60℃
許容温度範囲 ・・・・・・・・・ -10~+60℃
温度による零点の影響 ・・・・・ ±0.03%R.O./℃
温度による出力の影響 ・・・・・ ±0.03%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ3、4芯シールドケーブル3m
相互干渉 ・・・・・・・・・・・ 3%R.O.以内

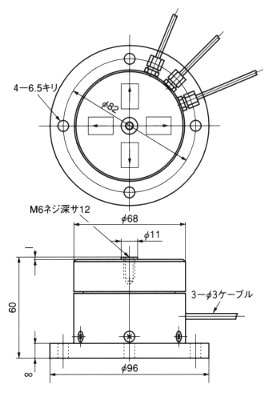

                                                         寸 法 表



                                     *仕様及び寸法は予告無く変更する場合があります。
