MODEL:DLC                                               実用新案登録No.1790816号

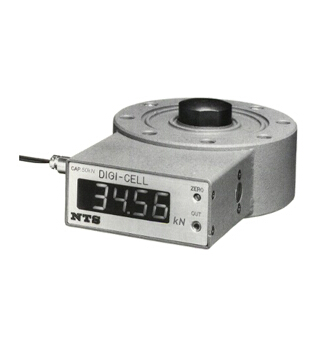

ロードセルにデジタル表示計を取付たもので、荷重をその場で読みとることができます。
ループ形力計のかわりやジャッキアップ時の荷重の計測、試験機の校正用等の使い方があります。

*引張型ロードセルや他の圧縮ロードセルにも
 表示器を取付ることが可能です。
型式
定格容量
DLC-1KN
1kN
101.9kgf
DLC-2KN
2kN
203.9kgf
DLC-5KN
5kN
509.9kgf
DLC-10KN
10kN
1.019tonf
DLC-20KN
20kN
2.039tonf
DLC-50KN
50kN
5.099tonf
DLC-100KN
100kN
10.19tonf
DLC-200KN
200kN
20.39tonf
DLC-500KN
500kN
50.99tonf
DLC-1000KN
1000kN
101.9tonf
                                                            仕  様
定格容量 ・・・・・・・・・・・ 1kN~1000kN
精度 ・・・・・・・・・・・・・ 0.2%F.S.±1dig(1kN~5kN)
                 0.1%F.S.±1dig(10kN~50kN)
                 0.2%F.S.±1dig(100kN~1000kN)
最大表示 ・・・・・・・・・・・ 5000(7セグメントLED H=15mm)
サンプルタイム ・・・・・・・・ 2.5回/秒
アナログ出力 ・・・・・・・・・ 0~1V(1kΩ負荷以上)
温度ドリフト ・・・・・・・・・ 0.05%F.S./℃
使用温度 ・・・・・・・・・・・ 0~50℃、湿度0~90%RH(結露不可)
許容過負荷 ・・・・・・・・・・ 150%R.C.
電源 ・・・・・・・・・・・・・ DC12V/AC100V(アダプター並用)

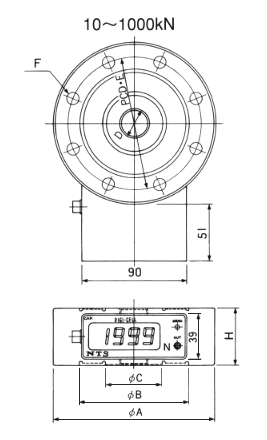

                                                         寸 法 表
型式
定格容量
φA
φB
φC
D
E
F
G
H
質量
(kg)
DLC-1KN
1kN

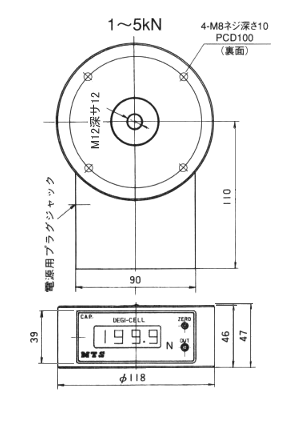

上左図参照下さい。
DLC-2KN
2kN
DLC-5KN
5kN
DLC-10KN
10kN
118
82
36
M18 P1.5
100
8-φ9
1
46
3
DLC-20KN
20kN
118
82
36
M18 P1.5
100
8-φ9
1
46
3
DLC-50KN
50kN
118
82
36
M18 P1.5
100
8-φ9
1
46
3
DLC-100KN
100kN
138
94
48
M24 P2
116
8-φ11
1
50
5
DLC-200KN
200kN
182
126
76
M39 P2
154
8-φ14
1
60
11
DLC-500KN
500kN
226
153
92
M50 P2
190
12-φ18
1
90
23.5
DLC-1000KN
1000kN
310
200
138
M76 P3
256
8-φ26
2
110
60



                                     *仕様及び寸法は予告無く変更する場合があります。
