MODEL:LCM

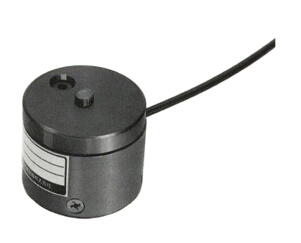

一般のロードセルの構造とは異なり、小型ながら特殊な方式により高精度、高出力に設計され、小型精密級の決定版として好評を博しています。
試験機や計量用として最適ですが、実験研究用としても幅広く利用されています。

*特長
・小型、軽量で取付容易
・高精度・高出力

型式
定格容量
LCM-20N
20N
2.039kgf
LCM-50N
50N
5.099kgf
LCM-100N
100N
10.19kgf
LCM-200N
200N
20.39kgf
LCM-500N
500N
50.99kgf
LCM-1KN
1kN
101.9kgf
LCM-2KN
2kN
203.9kgf
LCM-5KN
5kN
509.9kgf
LCM-10KN
10kN
1.019tonf
LCM-20KN
20kN
2.039tonf
                                                            仕  様
定格容量 ・・・・・・・・・・・ 20N~20kN
定格出力 ・・・・・・・・・・・ 2mV/V±1%(20N~100Nは1mV/V)
非直線性 ・・・・・・・・・・・ 0.05%R.O.(20N~100Nは0.1%R.O.)
ヒステリシス ・・・・・・・・・ 0.05%R.O.(20N~100Nは0.1%R.O.)
繰り返し性 ・・・・・・・・・・ 0.03%R.O.
推奨印加電圧 ・・・・・・・・・ 10V(20N~100Nは5V)
許容印加電圧 ・・・・・・・・・ 18V(20N~100Nは10V)
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃(20N~100Nは-10~+60℃)
許容温度範囲 ・・・・・・・・・ -20~+80℃(20N~100Nは-10~+60℃)
温度による零点の影響 ・・・・・ ±0.01%R.O./℃
温度による出力の影響 ・・・・・ ±0.01%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m(200N~20kN)、
                  φ3、4芯シールドケーブル3m(20N~100N)
                                                         寸 法 表
型式
定格容量
φA
B
C
φD
φE
F
G
φH
I
質量
(kg)
LCM-20N
20N
上左図ご参照下さい
0.25
LCM-50N
50N
0.25
LCM-100N
100N
0.29
LCM-200N
200N
63
60
55
55
40
M5深サ10
2
12
5
0.9
LCM-500N
500N
63
60
55
55
40
M5深サ10
2
12
5
0.92
LCM-1KN
1kN
70
65
60
64
40
M5深サ10
2
12
5
1.3
LCM-2KN
2kN
70
65
60
64
40
M5深サ10
2
12
5
1.3
LCM-5KN
5kN
70
90
85
60
40
M5深サ10
2
12
5
1.3
LCM-10KN
10kN
88
123
110
80
60
M8深サ12
5
34
13
3.5
LCM-20KN
20kN
98
123
110
90
60
M8深サ12
5
34
13
4.5
