MODEL:LCP-S

主に取り付けスペースの少ない所に利用されるロードセルで、小型ながら高容量が測定できます。
型式
定格容量
LCP-S-10KN
10kN
1.019tonf
LCP-S-20KN
20kN
2.039tonf
LCP-S-30KN
30kN
3.059tonf
LCP-S-40KN
40kN
4.079tonf
LCP-S-50KN
50kN
5.099tonf
                                                            仕  様
定格容量 ・・・・・・・・・・・ 10kN~50kN
定格出力 ・・・・・・・・・・・ 約1mV/V
非直線性 ・・・・・・・・・・・ 0.5%R.O.
ヒステリシス ・・・・・・・・・ 0.5%R.O.
繰り返し性 ・・・・・・・・・・ 0.3%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.08%R.O./℃
温度による出力の影響 ・・・・・ ±0.08%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ4.5、4芯シールドケーブル3m

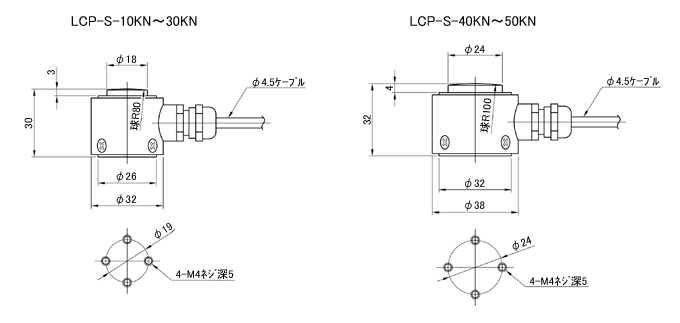

                                                         寸 法 表



                                     *仕様及び寸法は予告無く変更する場合があります。
