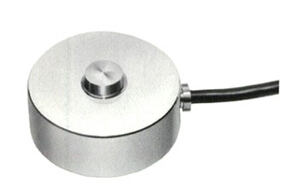

MODEL:LCW
当ロードセルは計装用に開発され、過酷な条件下での使用にも充分耐えられるよう、強度を考慮してあります。

型式
定格容量
LCW-5KN
5kN
509.9kgf
LCW-10KN
10kN
1.019tonf
LCW-20KN
20kN
2.039tonf
LCW-30KN
30kN
3.059tonf
LCW-50KN
50kN
5.099tonf
LCW-100KN
100kN
10.19tonf
LCW-200KN
200kN
20.39tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 5kN~200kN
定格出力 ・・・・・・・・・・・ 2mV/V±1%(5kN~30kNは1.5mV/V)
非直線性 ・・・・・・・・・・・ 0.1%R.O.(5kN~30kNは0.2%R.O.)
ヒステリシス ・・・・・・・・・ 0.1%R.O.(5kN~30kNは0.2%R.O.)
繰り返し性 ・・・・・・・・・・ 0.05%R.O.(5kN~30kNは0.1%R.O)
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.01%R.O./℃
温度による出力の影響 ・・・・・ ±0.01%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.(5kN~30kN),150%R.C.(50kN~200kN)
ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m(50kN~200kN)、
                 φ6、4芯シールドケーブル3m(5kN~30kN)
                                                         寸 法 表
型式
定格容量
φA
B
C
φD
E
φF
G
質量
(kg)
LCW-5KN
5kN
72
40
8
16
50
56
M5深サ8
0.6
LCW-10KN
10kN
72
40
8
16
50
56
M5深サ8
0.6
LCW-20KN
20kN
72
40
8
16
50
56
M5深サ8
0.6
LCW-30KN
30kN
72
40
8
16
50
56
M5深サ8
0.6
LCW-50KN
50kN
106
50
10
26
80
90
M6深サ10
2.2
LCW-100KN
100kN
116
65
15
30
100
98
M8深サ12
3.3
LCW-200KN
200kN
138
75
15
40
150
115
M8深サ12
5.2



                                     *仕様及び寸法は予告無く変更する場合があります。
