MODEL:LCX
剪断方式を採用し薄型、高精度、高出力が実現しました。
曲げモーメント、横荷重に強く、堅牢な構造で安定性に優れ、そのうえ疲労寿命が長いなどの多くの特長を持っています。
材料試験機や疲労試験機、荷重方式が一定しない試験等に特に優れた特長を発揮します。

*特長
・薄型、高精度、高出力
・疲労寿命が長い
・曲げモーメントや横荷重に強い

*特注品要素
・荷重受け部ネジの変更
・取付関係の変更

型式
定格容量
LCX-5KN
5kN
509.9kgf
LCX-10KN
10kN
1.019tonf
LCX-20KN
20kN
2.039tonf
LCX-50KN
50kN
5.099tonf
LCX-100KN
100kN
10.19tonf
LCX-200KN
200kN
20.39tonf
LCX-500KN
500kN
50.99tonf
LCX-1000KN
1000kN
101.9tonf
LCX-2000KN
2000kN
203.9tonf
                                                         仕  様
定格容量 ・・・・・・・・・ 5kN~2000kN
定格出力 ・・・・・・・・・ 2mV/V±0.25%
非直線性 ・・・・・・・・・ 0.05%R.O.(500kN~1000kNは0.1%R.O.、2000kNは0.3%R.O.)
ヒステリシス ・・・・・・・ 0.1%R.O.(500kN~1000kNは0.15%R.O.、2000kNは0.3%R.O.)
繰り返し性 ・・・・・・・・ 0.03%R.O.
推奨印加電圧 ・・・・・・・ 10V
許容印加電圧 ・・・・・・・ 18V
入出力抵抗 ・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・ -20~+80℃
温度による零点の影響 ・・・ ±0.005%R.O./℃
温度による出力の影響 ・・・ ±0.005%/℃
許容過負荷 ・・・・・・・・ 150%R.C.
ケーブル ・・・・・・・・・ φ10、4芯シールドケーブル3m

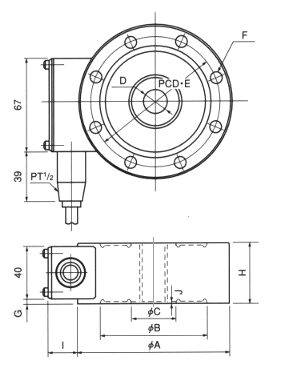

                                                         寸 法 表
型式
定格容量
φA
φB
φC
D(2級ネジ)
E
F
G
H
I
J
質量
(kg)
LCX-5KN
5kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
3.2
LCX-10KN
10kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
3.2
LCX-20KN
20kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
3.2
LCX-50KN
50kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
3.2
LCX-100KN
100kN
138
94
48
M24 P2
116
8-φ11
5
50
25
1
5
LCX-200KN
200kN
182
126
76
M39 P2
154
8-φ14
10
60
28
1
9.65
LCX-500KN
500kN
226
153
92
M50 P2
190
12-φ18
25
90
28
1
21.5
LCX-1000KN
1000kN
310
200
138
M76 P3
256
8-φ26
35
110
28
2
60
LCX-2000KN
2000kN
376
252
180
M100 P3
314
12-φ26
50
140
28
2
95



                                     *仕様及び寸法は予告無く変更する場合があります。
