MODEL:LCY

NTSの技術を結集しLCUよりも更に背の低いロードセルとして新しく開発されました。
言うまでもなくホッパー、タンク等の計量システムや、スペースのない所での高荷重測定等工業用のシステムとして最適です。

*特長
・薄型で安定している
・高精度
・高出力で信頼性が高い
・特殊検出方法のため傾斜荷重に強い

*特注品要素
・コネクター方式可能
型式
定格容量
LCY-10KN
10kN
1.019tonf
LCY-20KN
20kN
2.039tonf
LCY-50KN
50kN
5.099tonf
LCY-100KN
100kN
10.19tonf
LCY-200KN
200kN
20.39tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 10kN~200kN
定格出力 ・・・・・・・・・・・ 2mV/V±0.25% (10kNは1.5mV/V)
非直線性 ・・・・・・・・・・・ 0.05%R.O.
ヒステリシス ・・・・・・・・・ 0.1%R.O.
繰り返し性 ・・・・・・・・・・ 0.03%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.005%R.O./℃
温度による出力の影響 ・・・・・ ±0.005%/℃
許容過負荷 ・・・・・・・・・・ 150%R.C.
ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m

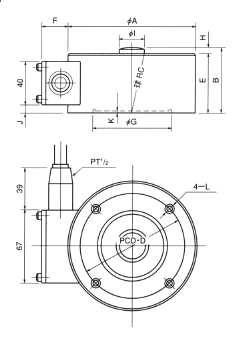

                                                         寸 法 表
型式
定格容量
φA
B
C
φD
E
F
φG
H
φI
J
K
L
質量
(kg)
LCY-10KN
10kN
118
60
60
95
55
25
74
5
24
7.5
2
M8深サ15
4
LCY-20KN
20kN
118
60
60
95
55
25
74
5
24
7.5
2
M8深サ15
4
LCY-50KN
50kN
118
60
60
95
55
25
74
5
24
7.5
2
M8深サ15
4.2
LCY-100KN
100kN
138
80
110
110
70
25
85
10
35
15
2
M8深サ15
6
LCY-200KN
200kN
160
90
150
130
80
28
100
10
50
20
3
M12深サ20
10



                                     *仕様及び寸法は予告無く変更する場合があります。
