MODEL:LCZ

LCU型と同様に背が低くホッパー、タンク等の計量にも最適で、しかも大容量まで準備されていますので、高荷重の加圧力や工業用の高荷重計測、又は制御用に適しています。

*特長
・背が低い
・大容量まで安定した計測が可能

*特注品要素
・コネクター式可能
・ダブルブリッジ可能
・若干の寸法変更可能
型式
定格容量
LCZ-5KN
5kN
509.9kgf
LCZ-10KN
10kN
1.019tonf
LCZ-20KN
20kN
2.039tonf
LCZ-50KN
50kN
5.099tonf
LCZ-100KN
100kN
10.19tonf
LCZ-200KN
200kN
20.39tonf
LCZ-500KN
500kN
50.99tonf
LCZ-1000KN
1000kN
101.9tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 5kN~1000kN
定格出力 ・・・・・・・・・・・ 1.5mV/V±0.5%(5kNは1mV/V)
非直線性 ・・・・・・・・・・・ 0.2%R.O.
ヒステリシス ・・・・・・・・・ 0.2%R.O.
繰り返し性 ・・・・・・・・・・ 0.1%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃

許容温度範囲 ・・・・・・・・・ -20~+80℃

温度による零点の影響 ・・・・・ ±0.01%R.O./℃
温度による出力の影響 ・・・・・ ±0.01%/℃
許容過負荷 ・・・・・・・・・・ 150%R.C.
ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m

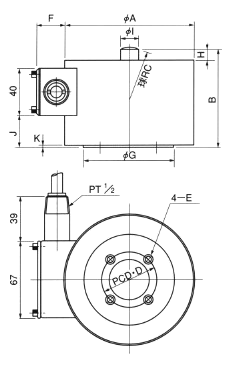

                                                         寸 法 表
型式
定格容量
φA
B
C
φD
E
F
φG
H
φI
J
K
質量
(kg)
LCZ-5KN
5kN
88
85
50
50
M6深サ10
25
70
10
18
28
1.5
3
LCZ-10KN
10kN
88
85
50
50
M6深サ10
25
70
10
18
28
1.5
3
LCZ-20KN
20kN
88
85
50
50
M6深サ10
25
70
10
18
28
1.5
3
LCZ-50KN
50kN
108
110
100
70
M8深サ15
25
90
15
35
43
1.5
6
LCZ-100KN
100kN
108
110
100
70
M8深サ15
25
90
15
35
43
1.5
6
LCZ-200KN
200kN
138
160
200
80
M12深サ20
25
110
20
50
70
2
11
LCZ-500KN
500kN
138
160
200
80
M12深サ20
25
110
20
50
70
2
12
LCZ-1000KN
1000kN
164
190
250
100
M16深サ20
28
130
30
70
80
2
17



                                     *仕様及び寸法は予告無く変更する場合があります。
