接続図

MODEL:LRK

両端メネジの引張圧縮専用であり、小型でありながら高精度、高出力を誇り、しかも押引の出力誤差も少なく、高い信頼を得ています。
100Nから20kNまで幅広いレンヂでの材料試験や自動車部品の性能試験等の工業計測の分野で広く使用されています。

＊特長
・小型、軽量で取扱が簡単
・高精度、高出力で信頼性が高い
・両端メネジと片端フランヂと２つの
　取付方法が できる
・ＯＥＭ生産によるローコスト化可能
型式
定格容量
LRK-100N
100N
10.19kgf
LRK-200N
200N
20.39kgf
LRK-500N
500N
50.99kgf
LRK-1KN
1kN
101.9kgf
LRK-2KN
2kN
203.9kgf
LRK-5KN
5kN
509.9kgf
LRK-10KN
10kN
1.019tonf
LRK-20KN
20kN
2.039tonf
                                                         仕　　様 ​
定格容量　・・・・・・・・・・・　100N～20kN
定格出力　・・・・・・・・・・・　±2mV/V±1％
非直線性　・・・・・・・・・・・　0.05％R.O.
ヒステリシス　・・・・・・・・・　0.05％R.O.
繰り返し性　・・・・・・・・・・　0.03％R.O.
推奨印加電圧　・・・・・・・・・　10V（100N～200Nは5V）
許容印加電圧　・・・・・・・・・　18V（100N～200Nは10V）
入出力抵抗　・・・・・・・・・・　350Ω±1％
絶縁抵抗　・・・・・・・・・・・　2000MΩ以上
温度補償範囲　・・・・・・・・・　-10～+70℃（100N～200Nは-10～+60℃）
許容温度範囲　・・・・・・・・・　-20～+80℃（100N～200Nは-10～+60℃）
温度による零点の影響　・・・・・　±0.01％R.O./℃
温度による出力の影響　・・・・・　±0.01％/℃
許容過負荷　・・・・・・・・・・　120％R.C.
ケーブル　・・・・・・・・・・・　φ6、4芯シールドケーブル3m（500N～20kN）
　　　　　　　　　　　　　　　　　φ3、4芯シールドケーブル3m（100N～200N）

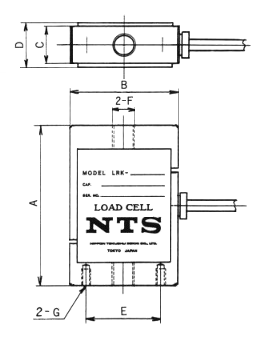

                                                         寸　法　表
型式
定格容量
A
B
C
D
E
F
G
質量
(kg)
LRK-100N
100N
55
42
12
18
-
M6P1 深サ8
-
0.17
LRK-200N
200N
55
42
12
18
-
M6P1 深サ8
-
0.17
LRK-500N
500N
85
58
20
26
40
M12P1.75 深サ15
M5 深サ8
0.65
LRK-1KN
1kN
85
58
20
26
40
M12P1.75 深サ15
M5 深サ8
0.65
LRK-2KN
2kN
85
58
20
26
40
M12P1.75 深サ15
M5 深サ8
0.65
LRK-5KN
5kN
85
58
20
26
40
M12P1.75 深サ15
M5 深サ8
0.65
LRK-10KN
10kN
105
78
32
38
60
M18P1.5 深サ22
M6 深サ10
1.65
LRK-20KN
20kN
110
88
36
42
60
M18P1.5 深サ22
M6 深サ10
2.25

                                 NTS 日本特殊測器株式会社

Copyright (C) 2004-2012 NIPPON TOKUSHU SOKKI CO., LTD. All rights reserved.​​​



                                     ＊仕様及び寸法は予告無く変更する場合があります。
