MODEL:LTE

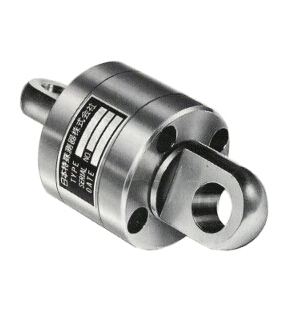

従来からある方式ですがコネクティングプレートが両端に直交して取付けられた一体型引張専用ロードセルです。
アタッチメントで狭み、付属のピンで固定して引張りますので、全長が短く高荷重の引張が可能です。
各種引張試験やワイヤなどのテンションの測定、ホッパー、タンクの吊り下げ荷重の制御等工業用システムとしても広く使用されています。

*特長
・コネクタープレートがついている
・10kNからはコネクター保護金具がついている
・低価格で高い信頼性がある
*本機種は3本爪チャック以外では使用できません。

型式
定格容量
LTE-100N
100N
10.19kgf
LTE-200N
200N
20.39kgf
LTE-500N
500N
50.99kgf
LTE-1KN
1kN
101.9kgf
LTE-2KN
2kN
203.9kgf
LTE-5KN
5kN
509.9kgf
LTE-10KN
10kN
1.019tonf
LTE-20KN
20kN
2.039tonf
LTE-50KN
50kN
5.099tonf
LTE-100KN
100kN
10.19tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 100N~100kN
定格出力 ・・・・・・・・・・・ 1mV/V±1%
非直線性 ・・・・・・・・・・・ 0.3%R.O.
ヒステリシス ・・・・・・・・・ 0.3%R.O.
繰り返し性 ・・・・・・・・・・ 0.1%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.01%R.O./℃

温度による出力の影響 ・・・・・ ±0.01%/℃

許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m付属(100N~5kN)
                  φ10、4芯シールドケーブル3m付属(10kN~100kN)

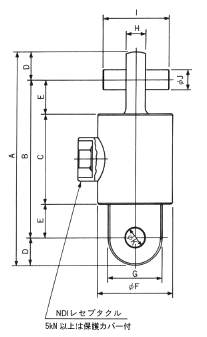

                                                         寸 法 表
型式
定格容量
A
B
C
D
E
φF
G
H
I
φJ
φK
質量
(kg)
LTE-100N
100N
95
75
51
10
12
56
20
10
35
10
10.2
0.8
LTE-200N
200N
95
75
51
10
12
56
20
10
35
10
10.2
0.8
LTE-500N
500N
95
75
51
10
12
56
20
10
35
10
10.2
0.8
LTE-1KN
1kN
95
75
51
10
12
56
20
10
35
10
10.2
0.8
LTE-2KN
2kN
95
75
51
10
12
56
20
10
35
10
10.2
0.8
LTE-5KN
5kN
150
110
62
20
24
72
40
20
60
20
20.2
2
LTE-10KN
10kN
190
140
80
25
30
68
50
18
60
18
18.2
3
LTE-20KN
20kN
235
170
100
32.5
35
84
60
30
90
25
25.2
4.6
LTE-50KN
50kN
235
170
100
32.5
35
84
60
30
90
25
25.2
4.6
LTE-100KN
100kN
335
220
110
57.5
55
136
105
40
150
40
40.2
14



                                     *仕様及び寸法は予告無く変更する場合があります。
