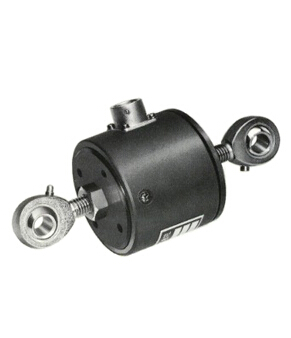

MODEL:LTM
小型精密級の引張用ロードセルとして開発された本器は、高精度、高出力と高い信頼性を誇っています。
20N~20kNまでの広いレンヂで計量、試験機から工業計測システムまで幅広い用途で使用されています。

*特長
・小型、計量で取扱が簡単
・高精度、高出力で信頼性が高い

*特注品要素
・取付ネジ寸法の変更
・若干の寸法変更可能

型式
定格容量
LTM-20N
20N
2.039kgf
LTM-50N
50N
5.099kgf
LTM-100N
100N
10.19kgf
LTM-200N
200N
20.39kgf
LTM-500N
500N
50.99kgf
LTM-1KN
1kN
101.9kgf
LTM-2KN
2kN
203.9kgf
LTM-5KN
5kN
509.9kgf
LTM-10KN
10kN
1.019tonf
LTM-20KN
20kN
2.039tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 20N~20kN
定格出力 ・・・・・・・・・・・ 2mV/V±1%(20N~50Nは1mV/V、100Nは1.5mV/V)
非直線性 ・・・・・・・・・・・ 0.05%R.O.(20N~100Nは0.1%R.O.)
ヒステリシス ・・・・・・・・・ 0.05%R.O.(20N~100Nは0.1%R.O.)
繰り返し性 ・・・・・・・・・・ 0.03%R.O.
推奨印加電圧 ・・・・・・・・・ 10V(20N~50Nは5V)
許容印加電圧 ・・・・・・・・・ 18V(20N~50Nは10V)
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.01%R.O./℃
温度による出力の影響 ・・・・・ ±0.01%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m付属

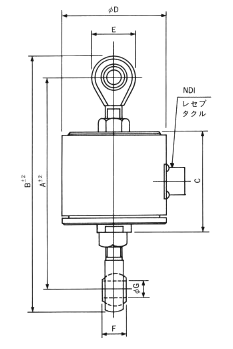

                                                         寸 法 表
型式
定格容量
A
B
C
φD
E
F
φG
質量
(kg)
LTM-20N
20N
105
123
45
52
18
9
6
0.3
LTM-50N
50N
105
123
45
52
18
9
6
0.3
LTM-100N
100N
126
152
60
63
26
14
10
1.1
LTM-200N
200N
126
152
60
63
26
14
10
1.1
LTM-500N
500N
126
152
60
63
26
14
10
1.1
LTM-1KN
1kN
131
157
65
70
26
14
10
1.4
LTM-2KN
2kN
131
157
65
70
26
14
10
1.4
LTM-5KN
5kN
163
193
85
70
30
16
12
1.8
LTM-10KN
10kN
210
252
110
88
42
23
18
4.1
LTM-20KN
20kN
255
315
126
98
60
31
25
4.9



                                     *仕様及び寸法は予告無く変更する場合があります。
