MODEL:LTR

本器は高精度、高出力の引張荷重変換器で、NTSの技術を結集して開発しました。
長期間安定した計測が可能ですのでホッパースケール、タンクスケール等のはかり用に最適です。
ロットエンド、フック等もオプションで用意しています。
型式
定格容量
LTR-5KN
5kN
509.9kgf
LTR-10KN
10kN
1.019tonf
LTR-20KN
20kN
2.039tonf
LTR-50KN
50kN
5.099tonf
                                                         仕  様
定格容量 ・・・・・・・・・・・ 5kN~50kN
定格出力 ・・・・・・・・・・・ 2mV/V±0.5%
非直線性 ・・・・・・・・・・・ 0.1%R.O.
ヒステリシス ・・・・・・・・・ 0.1%R.O.
繰り返し性 ・・・・・・・・・・ 0.05%R.O.
推奨印加電圧 ・・・・・・・・・ 10V
許容印加電圧 ・・・・・・・・・ 18V
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度補償範囲 ・・・・・・・・・ -10~+70℃
許容温度範囲 ・・・・・・・・・ -20~+80℃
温度による零点の影響 ・・・・・ ±0.01%R.O./℃
温度による出力の影響 ・・・・・ ±0.01%/℃
許容過負荷 ・・・・・・・・・・ 120%R.C.
ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m

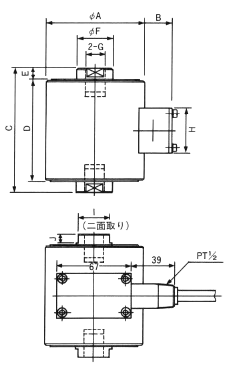

                                                         寸 法 表
型式
定格容量
φA
B
C
D
E
φF
G
H
I
J
LTR-5KN
5kN
88
25
110
90
10
32
M18P1.5深サ25
40
28
8
LTR-10KN
10kN
88
25
110
90
10
32
M18P1.5深サ25
40
28
8
LTR-20KN
20kN
88
25
130
110
15
38
M18P1.5深サ25
40
34
10
LTR-50KN
50kN
88
25
160
130
15
44
M24P2深サ35
40
40
10



                                     *仕様及び寸法は予告無く変更する場合があります。
