NTS-1280

MODEL:NTS-1280

本器はロードセル、圧力変換器等のひずみゲージ式変換器の信号を増幅する計装用増幅器です。
出力は電圧出力(MAX.10V)及び電流出力(4-20mA)を標準で装備し、フィルタ、ブリッジ電源、校正機能(CAL)等を内蔵したコストパフォーマンスに優れた低価格増幅器です。
ブリッジ電圧、感度(増幅倍率)、フィルタは標準仕様以外に受注時の御指定により変更が可能です。

仕　　様

適用変換器　・・・・・・・・・・　ひずみゲージ式変換器

ブリッジ電圧　・・・・・・・・・　DC2.5V、DC5V、DC10V、（電流30mA以内）

定格出力　・・・・・・・・・・・　電圧出力±10V、負荷抵抗2KΩ以上
　　　　　　　　　　　　　　　　　電流出力4-20mA、負荷抵抗500Ω以下

ゼロ調整範囲　・・・・・・・・・　±0.25mV/V（入力換算）前パネル20回転トリマによる

感度調整範囲

　入力感度　・・・・・・・・・・　タイプL ：1.00mV/V～5.00mV/Vの入力を10V出力

　　　　　　　　　　　　　　　　　タイプM：0.50mV/V～2.50mV/Vの入力を10V出力

　　　　　　　　　　　　　　　　　タイプH：0.35mV/V～1.70mV/Vの入力を10V出力

　微調整　・・・・・・・・・・・　前パネル20回転トリマによる
　　　　　　　　　　　　　　　　　但し上記感度調整範囲はブリッジ電圧DC10V にて規定

校正値　・・・・・・・・・・・・　0.25mV/V、0.5mV/V、1mV/V（精度±0.2％以内）

結線用端子台　・・・・・・・・・　7.62mmピッチM3×L6＋セムスナベ小ネジ

応答周波数特性　・・・・・・・・　ベッセル型ローパス・フィルタ
　　　　　　　　　　　　　　　　　2Hz（-3dB）、10Hz（-3dB）、100Hz（-3dB）、1kHz（-3dB）

非直線性　・・・・・・・・・・・　0.02％F.S.以内

温度変化による影響　・・・・・・　零点移動：1μV/℃以内（入力換算）
　　　　　　　　　　　　　　　　　感度変化：0.01％F.S./℃以内

使用温度範囲　・・・・・・・・・　-10～60℃

電源　・・・・・・・・・・・・・　AC100V±10V　50/60Hz、約5VA

重量　・・・・・・・・・・・・・　約700g

付属品　・・・・・・・・・・・・　電源コード：1本 (但し電源AC100Vの場合のみ)
　　　　　　　　　　　　　　　　　調整用ドライバ：1本
　　　　　　　　　　　　　　　　　取扱説明書：1冊

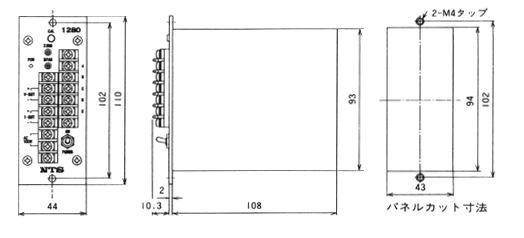

寸　法　表

＊仕様及び寸法は予告無く変更する場合があります。
