MODEL:NTS-4210
.
本器はお客様が簡単にセンサーとの組合せ調整を行うことが出来ます。
前面パネルデジスイッチで最大表示、小数点移動、表示書換回数、風袋補正など15種類の設定ができ、しかも4点接点出力を利用して、32種類の組合せ設定が出来ます。
又、入力オーバー、表示オーバー等のエラーメッセージも表示されます。
＊特長
・デジタルキャリブレーションで設定が容易
・小型、軽量、低価格
・4点コンパレーター標準装備
前面パネルデジスイッチで最大表示、小数点移動、表示書換回数、風袋補正など15種類の設定ができ、しかも4点接点出力を利用して、32種類の組合せ設定が出来ます。
又、入力オーバー、表示オーバー等のエラーメッセージも表示されます。
＊特長
・デジタルキャリブレーションで設定が容易
・小型、軽量、低価格
・4点コンパレーター標準装備
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 接続台数 ・・・・・・・・・・ 350Ωロードセル4台まで(並列接続) |
| ロードセル印加電圧 ・・・・・ DC+10V：120mA MAX |
| 信号入力範囲 ・・・・・・・・ ±2.0mV/V（但し校正に必要な最小入力±0.5mV/V） |
| 最大表示分解能 ・・・・・・・ 1/10000 |
精度 |
| 非直線性 ・・・・・・・・・ 0.01%F.S. |
| ゼロ点変化 ・・・・・・・・ 0.25μV/℃ RTI以内 |
| 感度変化 ・・・・・・・・・ 0.01%F.S./℃ 以内 |
| 数値表示 ・・・・・・・・・・ 7セグメント赤色LED：文字高15mm |
| 数値表示範囲 ・・・・・・・・ ±99990 |
| 小数点表示 ・・・・・・・・・ 無しまたは任意の1点 |
| 表示更新間隔 ・・・・・・・・ 20回/秒、10回/秒、5回/秒、2.5回/秒設定可 |
| 風袋補正 ・・・・・・・・・・ 実荷重または数値入力により補正 |
| 感度調整 ・・・・・・・・・・ 実荷重または数値入力により補正 |
| 電気校正精度 ・・・・・・・・ 0.1%F.S.以内 |
| メモリバックアップ ・・・・・ 内部不揮発メモリにて全設定（AZを含む）を保存 |
制御入力 |
| 入力点数 ・・・・・・・・・ 4点（AZ、RES、TIMING、HOLD） |
| 入力方式 ・・・・・・・・・ 無電圧入力、接点容量：12V、10mA以上 |
| 最低信号幅 ・・・・・・・・ 20mSEC |
| 応答時間 ・・・・・・・・・ 表示更新間隔×2以内 |
制御出力 |
| 最大設定数 ・・・・・・・・ 4点 デジタルスイッチによる設定（SET1、SET2の2点） 不揮発メモリに記憶（SET3、SET4の2点） |
| 接点数 ・・・・・・・・・・ 4点 |
| 接点容量 ・・・・・・・・・ AC220V/DC24V1A抵抗負荷 |
| 応答時間 ・・・・・・・・・ 表示更新間隔に同期 |
| その他の機能 ・・・・・・・・ 移動平均、倍率設定など |
| 使用温湿度範囲 ・・・・・・・ 0～40℃85%RH以下（但し結露なきこと） |
| 外形寸法 ・・・・・・・・・・ 幅192×高さ96×奥行154(mm)（但し突起部含まず） 外形寸法図ご参照願います。 |
| 電源 ・・・・・・・・・・・・ AC100V±10%またはAC200V±10%：50/60Hz |
アナログ出力(オプション) |
| 出力 ・・・・・・・・・・・ 電圧（0～±10V）又は電流（4-20mA）を出荷時選択 |
| 出力方式 ・・・・・・・・・ アイソレーションD/A出力 |
| 出力分解能 ・・・・・・・・ 1/1000 |
| 出力対象 ・・・・・・・・・ 正味荷重または総荷重を選択 |
| 電圧出力 ・・・・・・・・・ ±10V抵抗負荷5KΩ以上 |
| 電流出力 ・・・・・・・・・ 4-20mA抵抗負荷500Ω以下 |
| 応答速度 ・・・・・・・・・ 表示に同期 |
BCD出力(オプション) |
| 出力信号数 ・・・・・・・・ 23本 |
| 制御入力 ・・・・・・・・・ 1本（BUSY） |
| 出力対象 ・・・・・・・・・ 正味荷重または総荷重を選択 |
| 応答速度 ・・・・・・・・・ 表示に同期 |
| RS-232C(オプション) |
| 通信方式 ・・・・・・・・・ 半二重非同期 |
| ボーレイト ・・・・・・・・ 4800ボー |
| スタートビット長 ・・・・・ 1ビット |
| ストップビット長 ・・・・・ 1ビット |
| データビット長 ・・・・・・ 7ビット |
| パリティ ・・・・・・・・・ なし |
| XON/XOFF ・・・・・・・・・ 制御なし |

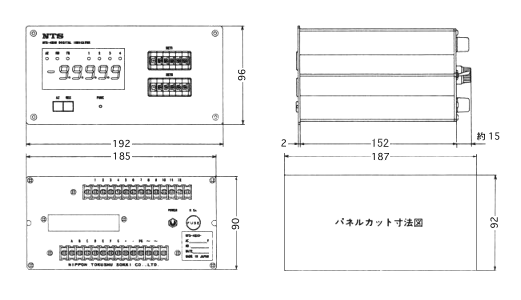

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
