MODEL:NTS-4231
.
＊特長
・実負荷によらないキャリブレーション(校正)
センサの定格電圧出力(mV/V)をキイ入力する
事でキャリブレーションができますので、
実負荷を加える必要がありません。
・ホールド機能とピークホールド機能
ピークホールドをかけたとき表示と同様
アナログ出力もホールドします。
また、ホールド値が変化するドループ現象は
ありません。
・比較機能
HI、LOの比較結果は表示と接点信号に出力し
ます。
・多彩なデータ出力
アナログ出力、コンパレータ出力を標準で
装備しております。
データ出力は平均化データ、デジタルピーク
ホールドデータ、ヒステリシス補正を施した
比較結果、スケーリングしたアナログ出力等
を得ることができます。
オプションとしてシリアルデータ出力
(RS-232C、カレントループ、4～20mAアナログ
出力)を用意しております。
・実負荷によらないキャリブレーション(校正)
センサの定格電圧出力(mV/V)をキイ入力する
事でキャリブレーションができますので、
実負荷を加える必要がありません。
・ホールド機能とピークホールド機能
ピークホールドをかけたとき表示と同様
アナログ出力もホールドします。
また、ホールド値が変化するドループ現象は
ありません。
・比較機能
HI、LOの比較結果は表示と接点信号に出力し
ます。
・多彩なデータ出力
アナログ出力、コンパレータ出力を標準で
装備しております。
データ出力は平均化データ、デジタルピーク
ホールドデータ、ヒステリシス補正を施した
比較結果、スケーリングしたアナログ出力等
を得ることができます。
オプションとしてシリアルデータ出力
(RS-232C、カレントループ、4～20mAアナログ
出力)を用意しております。
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 | |||||||||||
| 接続台数 ・・・・・・・・・・ 350Ω変換器4台まで(並列接続) | |||||||||||
| 変換器印加電圧 ・・・・・・・ DC5V | |||||||||||
キャリブレーション方式 ・・・ デジタルキャリブレーション(内部演算による自動校正)
| |||||||||||
| 測定範囲 | |||||||||||
| ゼロ調整範囲 ・・・・・・・ -0.3～3.0mV/V | |||||||||||
| スパン調整範囲 ・・・・・・ 0.5～3mV/V | |||||||||||
| 最小保証入力感度 ・・・・・ 1.2μV/d | |||||||||||
| 最大入力電圧 ・・・・・・・ 3.0mV/V | |||||||||||
| 最大表示 ・・・・・・・・・・ +2000(下桁5で+9995) | |||||||||||
| リニアリティ ・・・・・・・・ 0.1％F.S.±1Digit | |||||||||||
| Ａ／Ｄ変換 ・・・・・・・・・ 16回/sec | |||||||||||
| 温度特性 | |||||||||||
| ゼロ ・・・・・・・・・・・ 0.5μV/℃(Typ.) | |||||||||||
| スパン ・・・・・・・・・・ 30ppm/℃(Typ.) | |||||||||||
| パネル面 | |||||||||||
| 測定値表示 ・・・・・・・・ 7セグメント赤色LED4桁、文字高14mm極性表示LED1桁。 | |||||||||||
| 状態表示ＬＥＤ ・・・・・・ 赤色LED3個にてHI、LO、HOLD中を表示。 | |||||||||||
| キイスイッチ ・・・・・・・ 4個 | |||||||||||
| 各種機能 | |||||||||||
コンパレータ機能 ・・・・・ 上下限の設定及びHI、LOのオープンコレクタ出力が可能。 (容量 DC30V40mA) | |||||||||||
| ホールド機能 ・・・・・・・ デジタルピークホールド、サンプルホールドから選択 | |||||||||||
| アナログ出力 ・・・・・・・ 0～＋2V 設定によりスケーリング可能。 | |||||||||||
| 出力分解能 ・・・・・・・ 最大1/2000 | |||||||||||
| 温度係数 ・・・・・・・・ 100ppm/℃ | |||||||||||
| その他 ・・・・・・・・・・ ゼロ補正、キイ禁止機能があります。 | |||||||||||
| オプション | |||||||||||
| ＯＰ－４ ・・・・・・・・・ RS-232C出力 | |||||||||||
| ＯＰ－５ ・・・・・・・・・ カレントループ出力 | |||||||||||
| ＯＰ－７ ・・・・・・・・・ 4-20mAアナログ出力(供給電圧要す) | |||||||||||
| 一般仕様 | |||||||||||
| 電源 ・・・・・・・・・・・ AC85～110V 50/60Hz10VA | |||||||||||
| 使用温湿度範囲 ・・・・・・ -5℃～40℃、85％RH以下 (但し結露しないこと) | |||||||||||
| 外形寸法 ・・・・・・・・・ 96×48×157mm(W×H×D) (パネルカット92×45) | |||||||||||
| 重量 ・・・・・・・・・・・ 約500g |

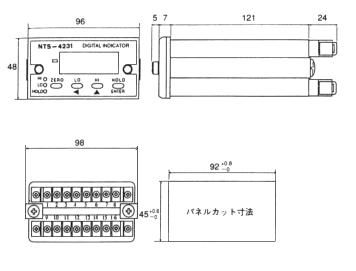

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
