MODEL:NTS-432
.
本器は小型（DIN規格）、低価格でありながら2点のコンパレーターが内蔵され、特に油圧の制御に使用する場合、有利な設定方式になっています。
＊特長
・変換器アンプ内蔵
・2点コンパレータ内蔵
・ピークホールドも可能（432P型）
＊特長
・変換器アンプ内蔵
・2点コンパレータ内蔵
・ピークホールドも可能（432P型）
仕 様
| 変換器入力部 |
| 入力電圧 ・・・・・・・・・ 0.5～3mV/V |
| 変換器接続数 ・・・・・・・ 350Ω1台 |
| 変換器印加電圧 ・・・・・・ DC10V又は5V |
| Ａ／Ｄ変換部 |
| Ａ／Ｄ変換方式 ・・・・・・ 2重積分方式 |
| 最大カウント ・・・・・・・ 1999 |
| 分解能 ・・・・・・・・・・ 1/2000 |
| 小数点 ・・・・・・・・・・ 任意の3ヶ所内部固定 |
| サンプリングタイム ・・・・ 約2.5回/sec |
| 表示器 ・・・・・・・・・・ 7セグメント赤色LED 文字高15mm |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.1% R.O.±1dig TYP |
| 温度による零点変化 ・・・・ ±0.01%R.O./℃ ±1dig TYP |
| 温度による感度変化 ・・・・ ±0.01%/℃±1dig TYP |
| スパン及びゼロ調整 ・・・・ 前面及び背面よりドライバーにて行う/約10%R.O. |
| 使用温度範囲 ・・・・・・・ 0～40℃ |
| 設定器 ・・・・・・・・・・ 上、下限2点設定（デジタル表示を見ながら15回転VRにて設定） |
| 接点容量 ・・・・・・・・・ AC125V、DC30V、1A（抵抗負荷） |
| 応答速度 ・・・・・・・・・ 約20msec |
| 設定精度 ・・・・・・・・・ ±0.5% R.O.以内（非直線性を含む） |
| アナログ出力 ・・・・・・・・ 0～2V標準（0～1999） |
| オプション ・・・・・・・・ 0～1V、1～5V、0～10V、0～10mV、但し負荷抵抗100KΩ以上とする |
| 電源 ・・・・・・・・・・・・ AC100V±10% 50/60Hz 約10VA |
| 重量 ・・・・・・・・・・・・ 約1.6kg |
４３２Ｐオプション仕様 |
| 応対性 ・・・・・・・・・・ DC～50Hz-3dB |
| ピーク値表示精度 ・・・・・ ±0.5% F.S.以内 |
| 極性 ・・・・・・・・・・・ プラス側のみ |
| ピーク値表示減衰率 ・・・・ -1% F.S./10分 |
| リセット ・・・・・・・・・ 前面パネルSW又は背面端子台に接点を入力する |

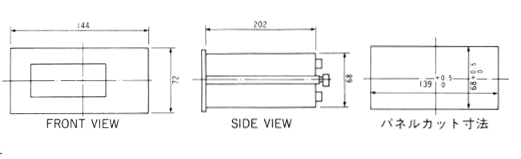

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
