MODEL:NTS-4500
.
本器はNTS-4600を小型、ローコスト化した製品です。 HOLD信号入力時点の荷重値、又はそれまでの最大荷重値を合否判定します。
プレス圧の制御システムに最適です。
＊特長
・オートゼロ、ピークホールド、上下限設定器が
標準装備
・サンプリングタイム200回/秒以上
・小型、低価格
プレス圧の制御システムに最適です。
＊特長
・オートゼロ、ピークホールド、上下限設定器が
標準装備
・サンプリングタイム200回/秒以上
・小型、低価格
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 印加電圧 ・・・・・・・・・・ DC10V、120mA以内、DC5V注文時指定により変更可能 |
| 最小入力電圧 ・・・・・・・・ 2.5μV/最小目盛 |
| 最大表示調整範囲 ・・・・・・ 0.5mV/V～3mV/V |
| 最大分解能 ・・・・・・・・・ 1/2000 |
| 最大表示 ・・・・・・・・・・ 1000、2000、4000、8000 |
| 表示器 ・・・・・・・・・・・ 7セグメント赤色LED (H=15mm) |
| サンプリング ・・・・・・・・ 内部200回/秒以上 表示及び出力は、約10回/秒 (但し、アナログLPF 100Hz-1dB) |
| ＺＥＲＯ調整範囲 ・・・・・・ 約±30%（最大表示） |
| ＳＰＡＮ調整範囲 ・・・・・・ 約±30%（最大表示） |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.1% F.S.±1digit |
| ＺＥＲＯ点変化 ・・・・・・ ±0.05%F.S./℃ |
| ＳＰＡＮ変化 ・・・・・・・ ±0.05%F.S./℃ |
| アナログ出力 ・・・・・・・・ 約0～10V/KΩ 負荷/最大表示 (アナログ出力は、PEAK、AZ動作をしません) |
| 設定器 ・・・・・・・・・・・ 4桁デジスイッチ2点 |
| 設定器出力 ・・・・・・・・・ (1a出力3点) HOLD値>U設定値：+NG U設定値≧HOLD値≧L設定値：GO HOLD値<L設定値：-NG |
| 接点容量 ・・・・・・・・・ AC125V、DC24V、1A（抵抗負荷）0.1A（誘導負荷） |
| コントロール信号 ・・・・・・ パルス幅：50msec 接点またはオープンコレクタ |
| ＡＺ ・・・・・・・・・・・ 信号の立ち上がりで表示をデジタル演算にてZEROにします。 (但し、PEAK及びHOLD MODEの時は無効) |
| ＡＺ ＲＥＳＥＴ ・・・・・ 信号の立ち上がりでAUTO ZEROを解除します (但しPEAK及びHOLD MODEの時は無効) |
| ＨＯＬＤ１ ・・・・・・・・ 信号の立ち上がりでHOLD MODEになります。 |
| ＨＯＬＤ２ ・・・・・・・・ 信号の立ち下がりでHOLD MODEになります。 |
| ＨＤ ＲＥＳＥＴ ・・・・・ 信号の立ち上がりでHOLD MODEを解除します。 |
| Ｐ／Ｔ ・・・・・・・・・・ ON：PEAK MODE、OFF：前面スイッチによる。 |
| 使用温度範囲 ・・・・・・・・ 0～40℃ |
| 電源 ・・・・・・・・・・・・ AC100Vまたは200V 50/60Hz |
| 外形寸法 ・・・・・・・・・・ 幅192mm×高さ96mm×奥行219mm（突起部含む） |
| オプション ・・・・・・・・・ BCD並列、セントロニクス準拠 |

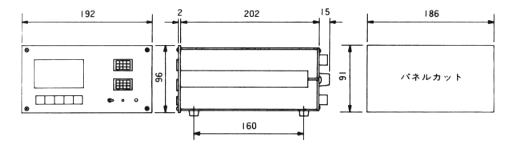

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
