MODEL:NTS-4600E
.
本器はベアリングやモーター軸の圧入荷重を圧入完了後、胴付状態に達しても、自動演算し、圧入完了点を探し出して判定信号を出力します。
リミットスイッチの精度、設置誤差等の不安を解消し、完璧な圧入荷重の管理が出来ます。
＊特長
・サンプリングタイム200回/秒以上
・荷重値が設定できるので外部リミットスイッチ
信号不要
・時間設定が1mSecから可能
・判定出力（圧入波形）をレコーダー等に記録
可能
リミットスイッチの精度、設置誤差等の不安を解消し、完璧な圧入荷重の管理が出来ます。
＊特長
・サンプリングタイム200回/秒以上
・荷重値が設定できるので外部リミットスイッチ
信号不要
・時間設定が1mSecから可能
・判定出力（圧入波形）をレコーダー等に記録
可能
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 変換器入力電圧 ・・・・・・ 0.5～3mV/V |
| 変換器印加電圧 ・・・・・・ DC10V、120mA以内、DC5V注文時指定により変更可能 |
| 変換器接続数 ・・・・・・・ 350Ω 1本（BV=10V）又は、120Ω 1本（BV=5V） |
| 表示部 |
| 最大表示 ・・・・・・・・・ 2000、4000、7995（内部切換） |
| 分解能 ・・・・・・・・・・ 1/2000 |
| 表示器 ・・・・・・・・・・ LED7セグメント赤LED（H=15mm） |
| サンプリングタイム ・・・・ 内部1mSec×設定値（但し、アナログLPF 100Hz±dB） 表示及び出力は、 約10回/秒 |
| ＺＥＲＯ調整範囲 ・・・・・ 約±30％ |
| ＳＰＡＮ調整範囲 ・・・・・ 約±20％ |
| 精度 |
| アナログ部 |
| 非直線性 ・・・・・・・・ ±0.1％ R.O.±1digit |
| ＺＥＲＯ点変化 ・・・・・ ±0.05％R.O./℃ at20±15℃ |
| ＳＰＡＮ変化 ・・・・・・ ±0.05％R.O./℃ at20±15℃ |
| Ａ／Ｄ変換時間 ・・・・・ 約20μSec（サンプルホールドなし） |
| 操作モード ・・・・・・・・ PEAK,TRACK |
| 出力 |
| アナログ出力 ・・・・・・・ 約0～10V/5KΩ負荷/最大表示（2000又は4000） 約0～8V/5KΩ負荷/最大表示（7995） (アナログ出力は、PEAKホールド及びAUTO ZEROの動作をしません) |
| デジタル出力 ・・・・・・・ BCD、TTL正論理（オプション） |
| 設定器 ・・・・・・・・・・・ 4桁デジスイッチ 前面2点、小型デジスイッチ 内部3点 |
| 判定出力 ・・・・・・・・・・ 判定モードにて出力 |
| 表示（ＬＥＤ） ・・・・・・ LOWER値≦表示値≦UPPER値：GO（赤色） 表示値 |
| 接点出力（ＩＣ） ・・・・・ LOWER値≦表示値≦UPPER値：GOリレーON 表示部 |
| 接点容量 ・・・・・・・・・ AC125V、DC24V 1A（抵抗負荷） 0.1A（誘導負荷） |
| コントロール信号 ・・・・・・ パルス幅50mSec以上 接点又はオープンコレクター |
| 判定信号 ・・・・・・・・・ 信号の立ち上がり又は、立ち下がりにて判定モードになります。 |
| リセット信号 ・・・・・・・ 信号の立ち上がりにてデジタル表示及び、設定器出力を リセットします。 表パネルのリセットスイッチと同じ機能があります。 |
| Ａ／Ｚ信号 ・・・・・・・・ AZ信号入力中のTRD入力をデジタル的にキャンセルします。 (但しアナログ出力は含みません) |
| 使用温度範囲 ・・・・・・・・ 0～40℃ |
| 電源 ・・・・・・・・・・・・ AC100Vまたは200V 50/60Hz |
| 外形寸法 ・・・・・・・・・・ 幅192mm×高さ96mm×奥行325（突起部含まず） |

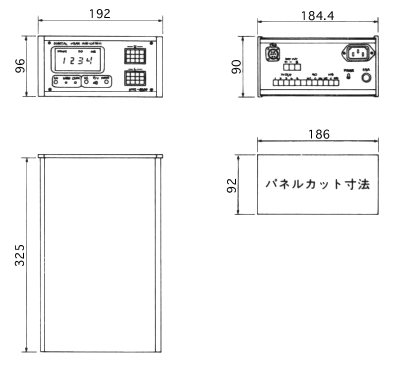

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
