MODEL:NTS-4700
.
計量、圧力制御、プレス荷重制御ピーク表示計と多用途用として設計されました。
オートゼロ、2点コンパレータが標準装備されています。
＊特長
・オートゼロ、2点コンパレータ、ピークホールド
標準装備
・サンプリングタイム10回/秒
・分解能1/5000
・ロードセル4本迄並列接続可能
・BCD、RS-232Cと2種類のデジタル出力
・同一ケースにてＡ、Ｂの２種類があります
Ａ型････計量、圧力制御等の通常表示用
Ｂ型････外部よりホールド信号を入出した
時点を表示。 圧入荷重管理に最適
オートゼロ、2点コンパレータが標準装備されています。
＊特長
・オートゼロ、2点コンパレータ、ピークホールド
標準装備
・サンプリングタイム10回/秒
・分解能1/5000
・ロードセル4本迄並列接続可能
・BCD、RS-232Cと2種類のデジタル出力
・同一ケースにてＡ、Ｂの２種類があります
Ａ型････計量、圧力制御等の通常表示用
Ｂ型････外部よりホールド信号を入出した
時点を表示。 圧入荷重管理に最適
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 変換器入力電圧 ・・・・・・・ 0.5～3mV/V |
| ブリッジ電圧 ・・・・・・・・ DC10V 120mA以内（350Ω4本）（DC5V 60mAオプション） |
| 最大表示 ・・・・・・・・・・ 9998 |
| 最大分解能 ・・・・・・・・・ 1/5000 |
| 表示器 ・・・・・・・・・・・ 7セグメント赤色LED（H=15mm） |
| サンプルレート ・・・・・・・ 約10回/秒（ANALG LPF 100Hz-1dB） |
| ＺＥＲＯ調整範囲 ・・・・・・ 微調整：約±10％F.S. 粗調整：約±50％F.S. |
| ＳＰＡＮ調整範囲 ・・・・・・ 約±20％ |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.05％ F.S.±1digit |
| ＺＥＲＯ点変化 ・・・・・・ ±0.05％F.S/℃ |
| ＳＰＡＮ変化 ・・・・・・・ ±0.05％F.S/℃ （但しPEAK及びHOLD値の精度は±0.5％） |
| 出力 |
| アナログ出力 ・・・・・・・ 0～5V/5KΩ 負荷/最大表示（PEAK及びAUTO ZEROは機能しません） |
| デジタル出力 ・・・・・・・ BCD、TTL（オプション） シリアル出力（RS-232C準拠）（オプション） |
| 設定器 ・・・・・・・・・・・ 上、下限設定器各4桁、デジタルスイッチHOLDタイマー11/2桁 |
| 設定器出力 ・・・・・・・・ 各1a投点 |
| ＋ＮＧ ・・・・・・・・・ 表示値>UPPER値にて "ON" |
| ＧＯ ・・・・・・・・・・ UPPER値≧表示値≧LOWER値にて "ON" |
| －ＮＧ ・・・・・・・・・ LOWER値>表示値にて "ON" |
| 接点容量 ・・・・・・・・・ AC125V、DC24V 1A（抵抗負荷） |
| コントロール信号 ・・・・・・ 接点又はオープンコレクタ パルス幅：100m sec以上 |
| ＡＺ信号 ・・・・・・・・・ 信号入力時の値を記憶し、この点をZEROとします |
| ＡＺ ＲＥＳＥＴ信号 ・・・ AZにて記憶したZERO点を解除します |
| ＨＯＬＤ信号 ・・・・・・・ 表示をHOLDします |
| Ｈ／Ｐ ＲＥＳＥＴ信号 ・・ 表示のHOLD及びPEAK値のRESETをします |
| 使用温度範囲 ・・・・・・・・ 0～40℃ |
| 電源 ・・・・・・・・・・・・ AC100V±10％ 50/60HzまたはAC200V±10％ 50/60Hz |

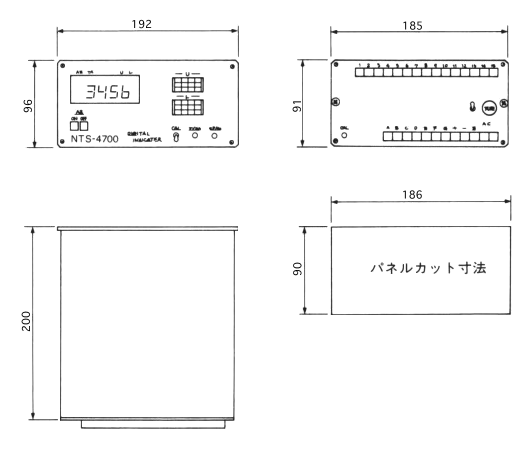

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
