MODEL:NTS-4800
.
本器は、1000回/秒の高速サンプリングおよび比較判定が可能です。
測定は通常測定(トラック)、ピーク測定、ボトム測定など39種の測定方法に適合しています。
＊特長
・デジタルキャリブレーション
・アナログ出力(1/10000分解能)標準装備
・高速サンプリング1000回/秒
・最大表示19999
・小型、軽量
測定は通常測定(トラック)、ピーク測定、ボトム測定など39種の測定方法に適合しています。
＊特長
・デジタルキャリブレーション
・アナログ出力(1/10000分解能)標準装備
・高速サンプリング1000回/秒
・最大表示19999
・小型、軽量
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 接続台数 ・・・・・・・・・・ 350Ωロードセル4台まで(並列接続) |
| 変換器印加電圧 ・・・・・・・ DC5V |
| 信号入力範囲 ・・・・・・・・ 0.5mV/V～2.5mV/V（4段階切換） |
| 応答周波数 ・・・・・・・・・ 100Hz-3dB |
| サンプリング間隔 ・・・・・・ 1000回/秒 |
| 表示範囲 ・・・・・・・・・・ -19999～19999 |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.03％F.S.以内 |
| 零点変化 ・・・・・・・・・ ±0.5μV/℃ RTI以内 |
| 感度変化 ・・・・・・・・・ 0.03％F.S./℃ ±1digit以内 |
| 数値表示 ・・・・・・・・・・ 7セグメント赤色LED：文字高15mm |
| 表示更新間隔 ・・・・・・・・ 10回/秒 |
| 小数点表示 ・・・・・・・・・ 無しまたは任意の1点 |
| 風袋補正 ・・・・・・・・・・ 実荷重または数値入力により補正 |
| 感度校正 ・・・・・・・・・・ 実荷重または数値入力により校正 |
| ＡＺ補正 ・・・・・・・・・・ 任意の入力表示0に補正 |
| 電気校正精度 ・・・・・・・・ ±0.1％F.S.以内 |
| メモリバックアップ ・・・・・ 内部不揮発メモリにて全設定を保存 |
| 判定制御 |
設定数 ・・・・・・・・・・ 4点 (ALM/HI/GO/LO または ALM/SET1/SET2/SET3) |
| 出力信号 ・・・・・・・・・ 4点 (ALM/HI/GO/LO または ALM/SET1/SET2/SET3) |
| 出力方式 ・・・・・・・・・ アイソレーションオープンコレクタ出力 |
| 印加電圧 ・・・・・・・・・ DC30V MAX. |
| 制御入力 |
| 入力信号 ・・・・・・・・・ AZ：任意の入力を表示0に補正 TMG：測定の指示またはホールドを実行 JDG：判定制御 RES：ピーク/ボトム/ホールドのリセット |
| 入力方式 ・・・・・・・・・ NPN：オープンコレクタまたは無電圧接点信号 |
| 駆動電流 ・・・・・・・・・ 1c=20mA以上 |
| リーク電流 ・・・・・・・・ 100μA以下 |
| ＯＮ電圧 ・・・・・・・・・ 2V以下 |
| 応答時間 ・・・・・・・・・ 5mSec以内 |
| 電圧出力 |
| 出力方式 ・・・・・・・・・ D/A出力 |
| 出力分解能 ・・・・・・・・ 1/10000（DC10V出力時） |
| 出力電圧 ・・・・・・・・・ DC10V±0.03V FULL出力は1V単位にDC10Vまで設定可能 |
| 負荷抵抗 ・・・・・・・・・ 5KΩ以上 |
| 出力回数 ・・・・・・・・・ 1000回/秒 |
| 使用温湿度範囲 ・・・・・・・ 0～40℃85％RH以下（但し結露なきこと） |
| 電源電圧 ・・・・・・・・・・ AC100V～240V±10％ 50/60Hz |
| 消費電流 ・・・・・・・・・・ 100mA（AC100V印加時、突入電流を除く） |
| 付属品 ・・・・・・・・・・・ AC100V用電源ケーブル2m 1本 取付金具 1対 取扱説明書 1冊 |
オプション
| ＯＰ－１ 電流出力 |
| 出力方式 ・・・・・・・・・ D/A出力 |
| 出力分解能 ・・・・・・・・ 1/10000 |
| 出力電流 ・・・・・・・・・ 4-20mA |
| 負荷抵抗 ・・・・・・・・・ 500Ω以下 |
| 出力回数 ・・・・・・・・・ 1000回/秒 |
| ＯＰ－２ ＢＣＤ出力 |
| 出力方式 ・・・・・・・・・ アイソレーションオープンコレクタ出力 |
| 駆動容量 |
| 印可電圧 ・・・・・・・・ DC30V MAX. |
| 吸収電流 ・・・・・・・・ DC30mA MAX. |
| ＯＮ電圧 ・・・・・・・・ DC0.4V TYP. |
| 出力信号 ・・・・・・・・・ データ17本、極性1本、オーバー1本、制御信号1本 |
| 制御入力 ・・・・・・・・・ 1本（BUSY） |
| 応答速度 ・・・・・・・・・ 10回/秒 |
| 出力論理 ・・・・・・・・・ データ、極性、オーバー、各々設定可 |
| 適合コネクタ ・・・・・・・ D-SUB 25P |
| ＯＰ－３ ＲＳ－２３２Ｃ |
| 通信方式 ・・・・・・・・・ 全二重通信方式 |
| 同期方式 ・・・・・・・・・ 非同期式通信方式 |
| 伝送コード ・・・・・・・・ ASCII |
| 伝送速度 ・・・・・・・・・ 1200/2400/4800/9600bits/sec |
| データビット長 ・・・・・・ 7bit |
| パリティ ・・・・・・・・・ 偶数パリティ |
| ストップビット長 ・・・・・ 1bit |
| デリミタ ・・・・・・・・・ 受信時CR(LFコードは無視）、送信時CR+LF |
| 適合コネクタ ・・・・・・・ D-SUB 25P |
| ＯＰ－４ ＲＳ－４８５（４２２） |
| 通信方式 ・・・・・・・・・ 全二重通信方式 |
| 同期方式 ・・・・・・・・・ 非同期式通信方式 |
| 通信ループ ・・・・・・・・ 2ループ（送信/受信） |
| 伝送コード ・・・・・・・・ ASCII |
| 伝送速度 ・・・・・・・・・ 1200/2400/4800/9600bits/sec |
| データビット長 ・・・・・・ 7bit |
| パリティ ・・・・・・・・・ 偶数パリティ |
| ストップビット長 ・・・・・ 1bit |
| デリミタ ・・・・・・・・・ 受信時CR(LFコードは無視）、送信時CR+LF |
| ＩＤ設定範囲 ・・・・・・・ 01～99の任意のIDを設定 |
| 接続台数 ・・・・・・・・・ RS-422接続時最大16点、RS-485接続時最大64点 |
測 定 方 法
| ﾄﾗｯｸﾎｰﾙﾄﾞ測定 | 入力の変化に追従し、外部信号によりホールドする | ○ | △ |
| ﾋﾟｰｸﾎｰﾙﾄﾞ測定 | 入力の最大値を測定し、外部信号によりホールドする | ○ | △ |
| ﾎﾞﾄﾑﾎｰﾙﾄﾞ測定 | 入力の最小値を測定し、外部信号によりホールドする | △ | |
| 区間ﾋﾟｰｸ測定 | 通常はトラック測定を行い、外部信号にて指定された期間ピーク測定を行う | ○ | △ |
| 区間ﾎﾞﾄﾑ測定 | 通常はトラック測定を行い、外部信号にて指定された期間ボトム測定を行う | △ | |
| 区間指定ﾋﾟｰｸﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、外部信号にて指定された期間のみピーク測定を行い、測定終了後リセットまでの間ピーク値をホールドする | ○ | △ |
| 区間指定ﾎﾞﾄﾑﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、外部信号にて指定された期間のみボトム測定を行い、測定終了後リセットまでの間ボトム値をホールドする | △ | |
| 時間指定ﾋﾟｰｸﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、外部信号にて測定を開始し、以降設定された時間のみピーク測定を行い測定終了後リセットまでの間ピーク値をホールドする | ○ | |
| 時間指定ﾎﾞﾄﾑﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、外部信号にて測定を開始し、以降設定された時間のみボトム測定を行い測定終了後リセットまでの間ボトム値をホールドする | ||
| 時間指定ｵｰﾄﾋﾟｰｸﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、入力が設定された値以上に達したならば、設定された時間のみピーク測定を行い、測定終了後リセットまでの間ピーク値をホールドする | ○ | |
| 時間指定ｵｰﾄﾎﾞﾄﾑﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、入力が設定された値以上に達したならば、設定された時間のみボトム測定を行い、測定終了後リセットまでの間ボトム値をホールドする | ||
| ﾄｯﾌﾟﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、入力が設定値を超えたなら、その後のn個目のピーク値をホールドする | ||
| ﾊﾞﾚｲﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、設定値を超えたなら、その後のn個目のボトム値をホールドする | ||
| ﾊﾞｯｸﾄｯﾌﾟﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、入力が設定値を超えたなら、その後のn個手前のピーク値をホールドする | ||
| ﾊﾞｯｸﾊﾞﾚｲﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、入力が設定値を超えたなら、その後のn個手前のボトム値をホールドする | ||
| 変化点ﾎｰﾙﾄﾞ測定 | 通常はトラック測定を行い、設定された値以上の入力に対し急激な変化の直前の値をホールドする | ||
| 絶対値測定 | ○印の付いた測定方法は入力を絶対値に変換した測定が可能 | ||
| 制御信号入力条件 | △印の付いた測定方法は測定時間を指示する制御信号がONの間とするか、2つのパルス間とするか選択が可能 | |

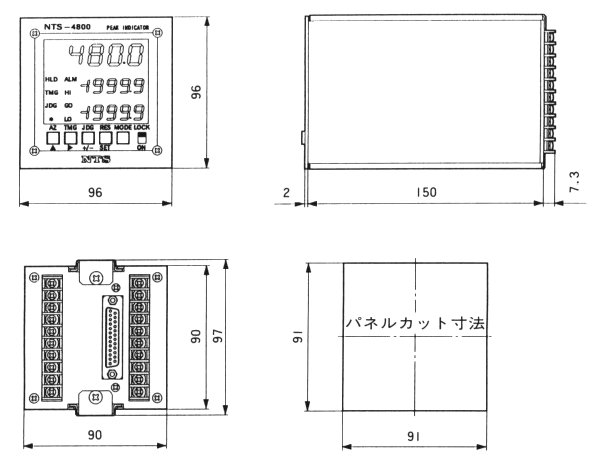

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
