MODEL:NTS-4840
.
本器は小型ローコストの製品で、2000回/秒の高速サンプリング及び比較判定（内部コンパレーター）が可能なデジタル表示器です。
＊特長
・高速サンプリング2000回/秒
・デジタルキャリブレーション
・アナログ出力±10V(スケーリング機能付)
・応答周波数切替機能付
・オートゼロ(校正範囲内任意)
・ホールド機能
表示サンプルホールド
高速サンプルホールド
デジタルピークホールド
デジタルボトムホールド
両極性デジタルピークホールド
＊特長
・高速サンプリング2000回/秒
・デジタルキャリブレーション
・アナログ出力±10V(スケーリング機能付)
・応答周波数切替機能付
・オートゼロ(校正範囲内任意)
・ホールド機能
表示サンプルホールド
高速サンプルホールド
デジタルピークホールド
デジタルボトムホールド
両極性デジタルピークホールド
仕 様
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器(ブリッジ抵抗120Ω～1kΩ) |
| 接続台数 ・・・・・・・・・・ 350Ω変換器 DC5V 4台まで(並列接続) 120Ω変換器 DC2.5V 1台 |
| 変換器印加電圧 ・・・・・・・ DC2.5V、DC5V 切り替え可能 |
| 信号入力範囲 ・・・・・・・・ ±0.25mV/V～3mV/V（印加電圧5V） ±0.5mV/V～3mV/V（印加電圧2.5V） |
| ゼロ調整範囲 ・・・・・・・・ 感度校正時：変換器定格出力の約±50％ 校正後 ：校正範囲内任意(オートゼロ) |
| 応答周波数 ・・・・・・・・・ 3Hz、10Hz、30Hz、100Hz、300Hz、1000Hz 切り替え可能 |
| サンプリング間隔 ・・・・・・ 2000回/秒 |
| 表示範囲 ・・・・・・・・・・ -9999～9999 (表示範囲を超えた場合、またはA/Dオーバーの場合は -E 、E を表示) |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.05％F.S. ±1digit |
| ゼロ点変化 ・・・・・・・・ ±0.5μV/℃ (Typ.) |
| 感度変化 ・・・・・・・・・ 0.02％F.S./℃ ±1digit以内 |
| 数値表示 ・・・・・・・・・・ 7セグメント赤色LED：文字高15mm |
| 表示更新間隔 ・・・・・・・・ 切り替え可能 |
| 小数点表示 ・・・・・・・・・ 無しまたは任意の1点 |
| 感度校正 ・・・・・・・・・・ 実負荷による校正または数値入力による校正が可能 |
| 電気校正精度 ・・・・・・・・ ±0.1％F.S.以内 |
| メモリバックアップ ・・・・・ 内部不揮発メモリにて全設定を保存 |
| 判定制御 |
| 設定数 ・・・・・・・・・・ 2点 (HI/LO) |
| 出力信号 ・・・・・・・・・ 2点 (HI/LO) |
| 出力方式 ・・・・・・・・・ 1a接点出力 |
| 接点容量 ・・・・・・・・・ AC250V 0.1A / DC30V 0.5A |
| 制御入力 |
| 入力信号 ・・・・・・・・・ ZERO：任意の入力を表示0に補正 HOLD：ホールドの種類を設定可能 |
| 短絡時間 ・・・・・・・・・ 200msec以上 |
| 電圧出力 |
| 出力方式 ・・・・・・・・・ D/A出力 |
| 出力分解能 ・・・・・・・・ 最大1/9999 |
| 出力電圧 ・・・・・・・・・ 最大±10V 1000表示単位で設定可能 |
| 出力回数 ・・・・・・・・・ 2000回/秒 |
| オプション |
| ＯＰ－０２ ・・・・・・・・ BCDパラレル出力 |
| ＯＰ－０３ ・・・・・・・・ RS-232C |
| 使用温湿度範囲 ・・・・・・・ -5～40℃ 85％RH以下（但し結露なきこと） |
| 電源電圧 ・・・・・・・・・・ AC85V～264V 50/60Hz (約20VA) |
| 消費電流 ・・・・・・・・・・ 100mA（AC100V印加時、突入電流を除く） |
| 付属品 ・・・・・・・・・・・ AC100V用電源ケーブル2m 1本 取付金具 1個 端子カバー 2個 取扱説明書 1冊 |

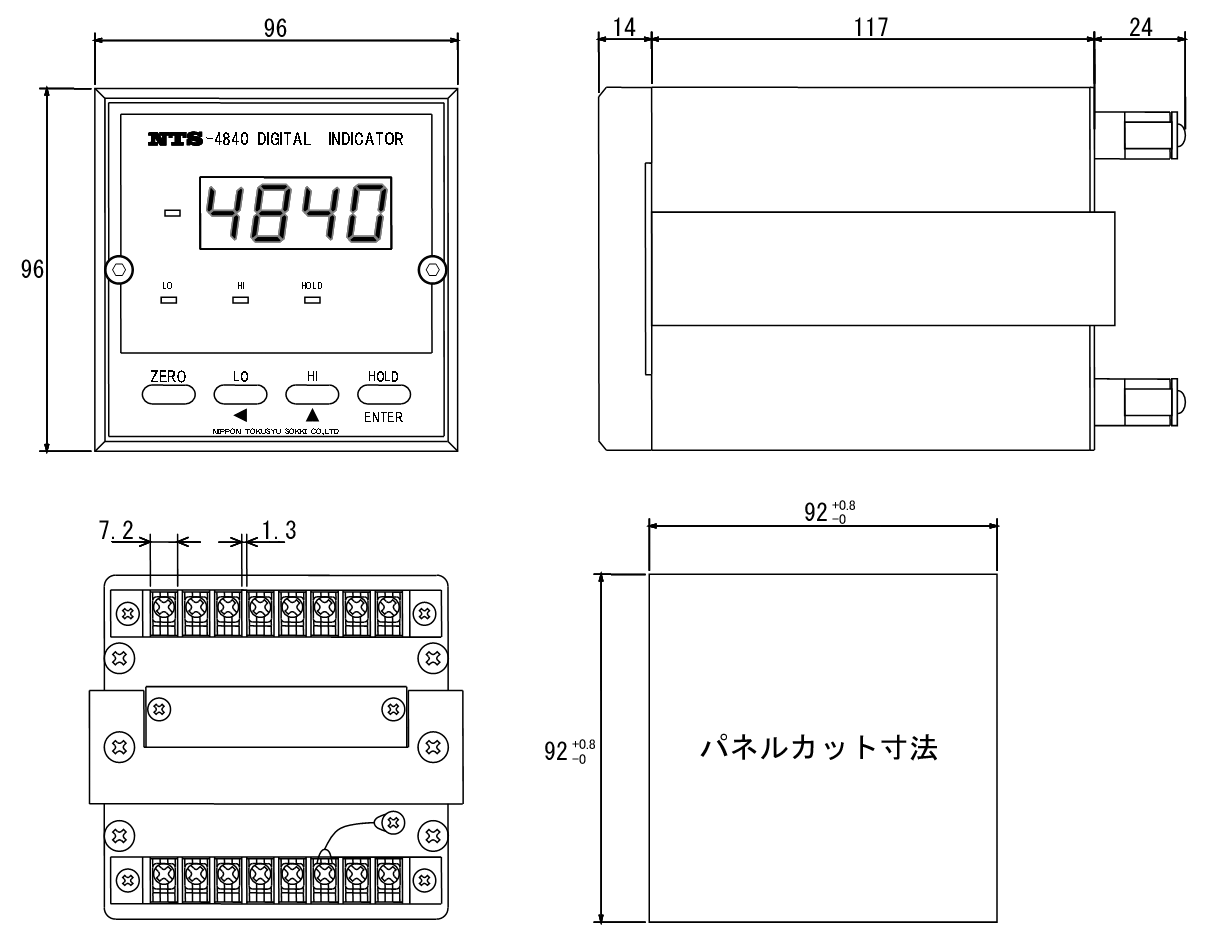

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
