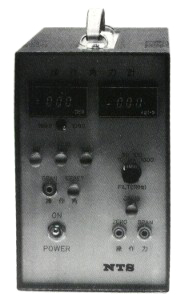

MODEL:NTS-SCA
.
光学式ロータリーエンコーダ及び回転型トルクメーターを内蔵したハンドル操作力角計と組合せ、その操作角と操作力を表示し、角度及び力に比例したアナログ電圧を出力します。
仕 様
| 操作力部 |
| 入力 ・・・・・・・・・・・・ 1mV/V |
| ブリッジ電圧 ・・・・・・・・ 5V |
| 入力応答 ・・・・・・・・・・ 10・30・100・1000Hz切換 |
| 表示器 ・・・・・・・・・・・ 7セグメント赤色LED文字高8mm |
| 表示分解能 ・・・・・・・・・ 350Ω±1％ |
| 出力 ・・・・・・・・・・・・ 0.1N・m/1目 |
| 校正 ・・・・・・・・・・・・ 50N・m 1点 |
| 操作角部 |
| 入力 ・・・・・・・・・・・・ 光学式ロータリエンコーダ |
| 入力応答 ・・・・・・・・・・ 10回転/秒 MAX |
| 表示器 ・・・・・・・・・・・ 7セグメント赤色LED文字高9.2mm |
| 表示分解能 ・・・・・・・・・ 1度/1目、1度/10目切換 |
| 出力 ・・・・・・・・・・・・ 10.80V/1080°/10kΩ以上 |
| 出力分解能 ・・・・・・・・・ 1.25mV/0.125度 |
| 最大角度 ・・・・・・・・・・ ±1249度(±12.49V)、±199.9度(±1.999V)切換 |
| 校正 ・・・・・・・・・・・・ 90°(0.9V)、360°(3.6V)、1080°(10.8V)3点 |
| 共用部 |
| 使用温度範囲 ・・・・・・・・ 0～40℃ |
| 電源 ・・・・・・・・・・・・ AC100V又はDC12V 約15VA |

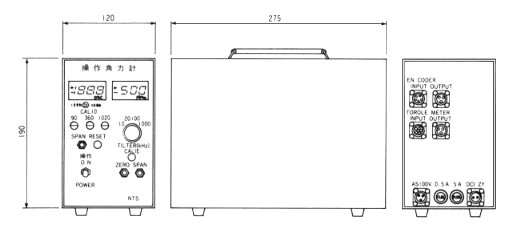

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
