PCD

MODEL:PCD

圧力受圧面にフラッシュダイヤフラムを使用しているために変換器として圧力容積がなく、高応答性を誇っています。
ＰＣＨ型より更に小型で、しかも特殊ステンレス鋼を使用しています。

＊特長
・小型、軽量で取付が容易
・高応答性、高信頼性
・防水構造

仕　　様

定格容量　・・・・・・・・・・・　1MPa～50MPa

定格出力　・・・・・・・・・・・　1.5mV/V±20％（1MPaは約1mV/V）

非直線性　・・・・・・・・・・・　0.5％R.O.

ヒステリシス　・・・・・・・・・　0.5％R.O.

繰り返し性　・・・・・・・・・・　0.5％R.O.

推奨入力電圧　・・・・・・・・・　5V

最大入力電圧　・・・・・・・・・　8V

入出力抵抗　・・・・・・・・・・　350Ω±1％

絶縁抵抗　・・・・・・・・・・・　2000MΩ以上

温度補償範囲　・・・・・・・・・　-10～+60℃

許容温度範囲　・・・・・・・・・　-15～+80℃

温度による零点の影響　・・・・・　±0.08％R.O./℃

温度による出力の影響　・・・・・　±0.08％/℃

許容過負荷　・・・・・・・・・・　120％R.C.

ケーブル　・・・・・・・・・・・　φ6、4芯シールドケーブル3m

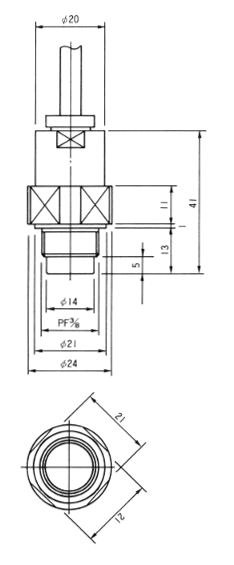

寸　法　表

＊仕様及び寸法は予告無く変更する場合があります。
