PCH

MODEL:PCH

ＰＣＨ型は管内の油圧、液圧などを検出するための変換器で、特殊ステンレス鋼を使用しています。工業計器と組合せてプロセスコントロールや工作機械、プレス等の制御などの工業計測システムや一般の実用研究用として広く使用されています。

＊特長
・小型、軽量で取付けが容易
・高精度、高信頼性

＊特注品要素
・取付ネジの変更可能
・防水型可能
・負圧検定可能

型式	定格容量
PCH-100KP	100kPa	1.019kgf/c㎡
PCH-200KP	200kPa	2.039kgf/c㎡
PCH-500KP	500kPa	5.099kgf/c㎡
PCH-1MP	1MPa	10.19kgf/c㎡
PCH-2MP	2MPa	20.39kgf/c㎡
PCH-5MP	5MPa	50.99kgf/c㎡
PCH-10MP	10MPa	101.9kgf/c㎡
PCH-20MP	20MPa	203.9kgf/c㎡
PCH-30MP	30MPa	305.9kgf/c㎡
PCH-50MP	50MPa	509.9kgf/c㎡

仕　　様

定格容量　・・・・・・・・・・・　100kPa～50MPa

定格出力　・・・・・・・・・・・　1.5mV/V±1％（100kPa～1MPaは1mV/V）

非直線性　・・・・・・・・・・・　0.2％R.O.（100kPa～1MPaは0.3％R.O.）

ヒステリシス　・・・・・・・・・　0.2％R.O.（100kPa～1MPaは0.3％R.O.）

繰り返し性　・・・・・・・・・・　0.1％R.O.

推奨入力電圧　・・・・・・・・・　5V

最大入力電圧　・・・・・・・・・　10V

入出力抵抗　・・・・・・・・・・　350Ω±1％

絶縁抵抗　・・・・・・・・・・・　2000MΩ以上

温度補償範囲　・・・・・・・・・　-10～+60℃

許容温度範囲　・・・・・・・・・　-15～+80℃

温度による零点の影響　・・・・・　±0.02％R.O./℃

温度による出力の影響　・・・・・　±0.02％/℃

許容過負荷　・・・・・・・・・・　150％R.C.

ケーブル　・・・・・・・・・・・　φ6、4芯シールドケーブル3m付属

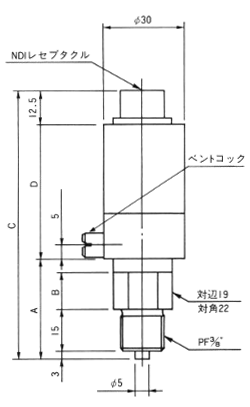

寸　法　表

型式	定格容量	A	B	C	D	質量 (g)
PCH-100KP	100kPa	30	12六面カット	113±1	71	約220
PCH-200KP	200kPa	30	12六面カット	113±1	71	約200
PCH-500KP	500kPa	30	12六面カット	99±1	57	約200
PCH-1MP	1MPa	30	12六面カット	99±1	57	約200
PCH-2MP	2MPa	30	12六面カット	99±1	57	約200
PCH-5MP	5MPa	37	14六面カット	99±1	50	約200
PCH-10MP	10MPa	37	14六面カット	99±1	50	約200
PCH-20MP	20MPa	37	14六面カット	99±1	50	約200
PCH-30MP	30MPa	37	14六面カット	99±1	50	約200
PCH-50MP	50MPa	37	14六面カット	99±1	50	約200

＊仕様及び寸法は予告無く変更する場合があります。
