MODEL:PCH-S
小型、軽量で防水型圧力計です。
型式 | 定格容量 | |
PCH-S-1MP | 1MPa | 10.19kgf/c㎡ |
PCH-S-2MP | 2MPa | 20.39kgf/c㎡ |
PCH-S-5MP | 5MPa | 50.99kgf/c㎡ |
PCH-S-10MP | 10MPa | 101.9kgf/c㎡ |
PCH-S-20MP | 20MPa | 203.9kgf/c㎡ |
仕 様
| 定格容量 ・・・・・・・・・・・ 1MPa、2MPa、5MPa、10MPa、20MPa |
| 定格出力 ・・・・・・・・・・・ 約1.5mV/V±20％ |
| 非直線性 ・・・・・・・・・・・ 0.3％R.O. |
| ヒステリシス ・・・・・・・・・ 0.3％R.O. |
| 繰り返し性 ・・・・・・・・・・ 0.2％R.O. |
| 推奨入力電圧 ・・・・・・・・・ 5V |
| 最大入力電圧 ・・・・・・・・・ 10V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+60℃ |
| 許容温度範囲 ・・・・・・・・・ -15～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.02％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.03％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m |
| 質量 ・・・・・・・・・・・・・ 約350g（ケーブル含む） |

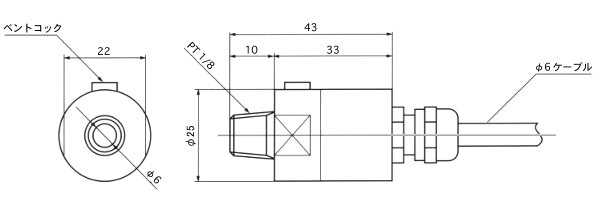

寸 法 表
＊仕様及び寸法は予告無く変更する場合があります。
