PCW

MODEL:PCW

100MPa・200MPaと高圧の油圧、液圧の圧力を検出するための変換器で特殊ステンレス鋼を使用しています。一般実験用はもとよりプレスや工作機械等の工業計測システムに広く利用されています。

＊特長
・高圧でありながら小型
・高精度、高信頼性

＊特注品要素
・取付ネジ、オネジ、メネジどちらでも可能
・防水型可能

型式	定格容量
PCW-100MP	100MPa	1019kgf/c㎡
PCW-200MP	200MPa	2039kgf/c㎡

仕　　様

定格容量　・・・・・・・・・・・　100MPa、200MPa

定格出力　・・・・・・・・・・・　1mV/V±1％

非直線性　・・・・・・・・・・・　0.5％R.O.

ヒステリシス　・・・・・・・・・　0.5％R.O.

繰り返し性　・・・・・・・・・・　0.1％R.O.

推奨入力電圧　・・・・・・・・・　10V

最大入力電圧　・・・・・・・・・　18V

入出力抵抗　・・・・・・・・・・　350Ω±1％

絶縁抵抗　・・・・・・・・・・・　2000MΩ以上

温度補償範囲　・・・・・・・・・　-10～+60℃

許容温度範囲　・・・・・・・・・　-15～+80℃

温度による零点の影響　・・・・・　±0.02％R.O./℃

温度による出力の影響　・・・・・　±0.02％/℃

許容過負荷　・・・・・・・・・・　120％R.C.

ケーブル　・・・・・・・・・・・　φ10、4芯シールドケーブル3m付属

質量　・・・・・・・・・・・・・　PCW-100MPは1.9kg（ケーブル含む）
　　　　　　　　　　　　　　　　　PCW-200MPは5.6kg（プロテクター含む、ケーブル含まず）

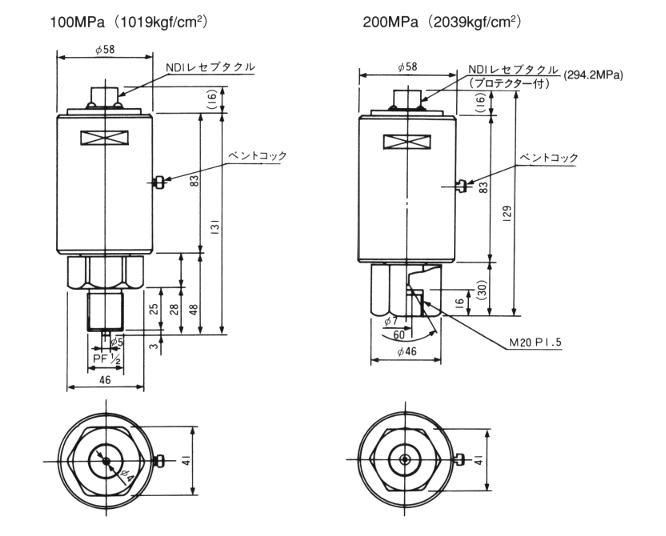

寸　法　表

＊仕様及び寸法は予告無く変更する場合があります。
