MODEL:SCT

.


ステアリングの回転角度とトルクを同時計測するものです。
ハンドルを取り除き本器のセレーションソケットと結合すればすぐ実車で測定できます。
角度の検出もエンコーダーを採用したことによりヒゲ状ノイズが無く、又角度のヒステリシスが少なく、慣性トルクが大幅に小さくなりました。
型式
定格容量
SCT-20N
20N・m
2.039kgf-m
SCT-30N
30N・m
3.059kgf-m
SCT-40N
40N・m
4.078kgf-m
SCT-50N
50N・m
5.099kgf-m
                                                         仕  様
操作力
定格容量 ・・・・・・・・・・・ 20N・m, 30N・m, 40N・m, 50N・m
出力電圧 ・・・・・・・・・・・ 約1mV/V (20N・mは0.5mV/V)
非直線性 ・・・・・・・・・・・ 0.3%R.O.
ヒステリシス ・・・・・・・・・ 0.3%R.O.
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
許容過負荷 ・・・・・・・・・・ 120%R.C.
操作角(エンコーダ式)
定格容量 ・・・・・・・・・・・ ±3回転(エンドレス)
分解能 ・・・・・・・・・・・・・ 720P/360°

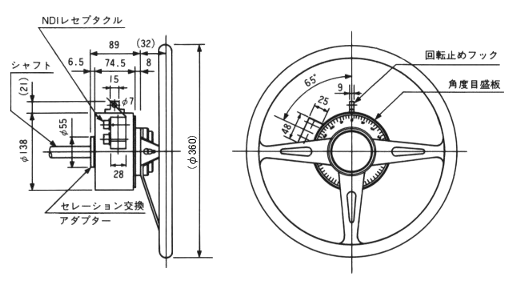

                                                         寸 法 表



                                     *仕様及び寸法は予告無く変更する場合があります。
