MODEL:SCW

.


車の窓の開閉ハンドルを取り除き、本器と接続します。
ハンドルの回転角度に対する摩擦トルクの2出力が得られます。
                                                         仕  様
トルク
定格容量 ・・・・・・・・・・・ 10N・m
定格出力 ・・・・・・・・・・・ 約1mV/V
非直線性 ・・・・・・・・・・・ 0.5%R.O.
ヒステリシス ・・・・・・・・・ 0.5%R.O.
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
許容過負荷 ・・・・・・・・・・ 120%R.C.
角度
定格角度 ・・・・・・・・・・・ 3600°(360×10回転)
定格出力 ・・・・・・・・・・・ 約2mV/V
非直線性 ・・・・・・・・・・・ 0.5%R.O.
ヒステリシス ・・・・・・・・・ 0.5%R.O.
入出力抵抗 ・・・・・・・・・・ 350Ω±1%
許容過負荷 ・・・・・・・・・・ ストッパー付

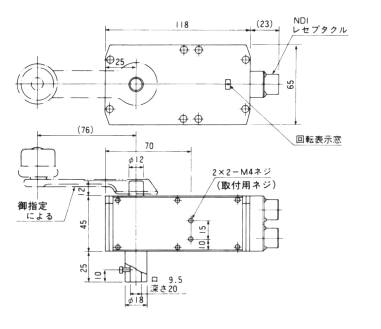

                                                         寸 法 表



                                     *仕様及び寸法は予告無く変更する場合があります。
